AGT-ZS20GIS-CTVC43030-2132-LRF6K-TG

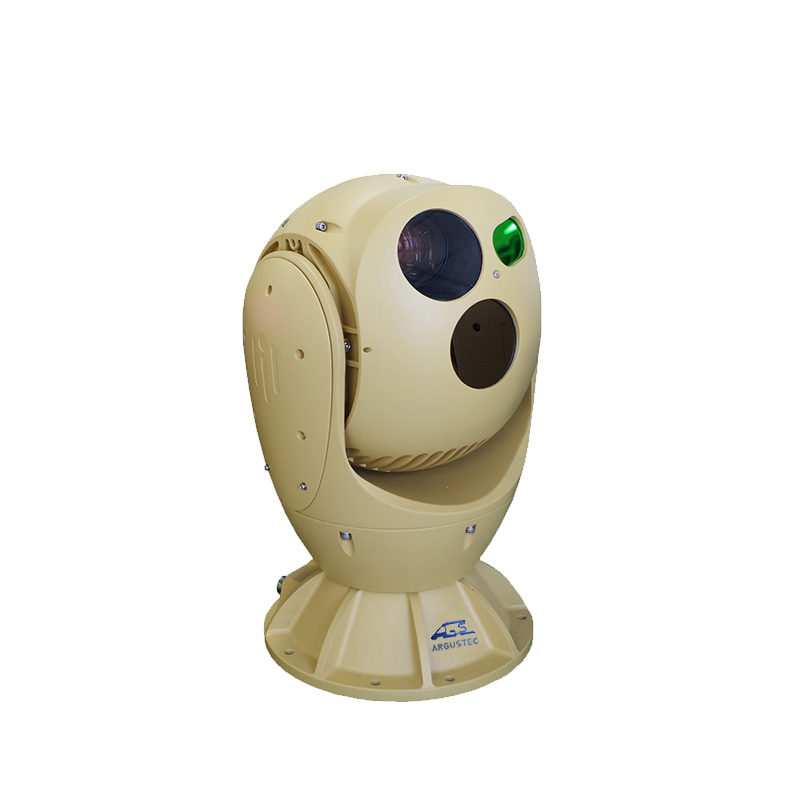

La fotocamera Multi-Sensor ZS20 a bordo integra telecamera a luce visibile ad alta definizione, fotocamera non foro e fredda, telemetro laser, tracciamento automatico, stabilità giroscopica, analisi intelligente e controllo elettronico di precisione. È un sistema di rilevamento a lungo raggio progettato per l'acquisizione di video navali/navi e l'avvertimento della superficie del mare, l'avviso di destinazione critico, il collegamento radar e altre applicazioni. Può adattarsi alle funzioni di rilevamento, posizionamento, monitoraggio e monitoraggio di tutto tempo, per tutte le stagioni, per tutte le stagioni, con una distanza minima fino a 8 km da piccole navi e isole.
Spettro di rilevamento ampio
Rilevamento non morto-angolo e copertura completa
Precisione ad alta controllo
Ottima prestazione di tracciamento
Buona stabilità dell'atteggiamento
Alto grado di intelligenza
Forte adattabilità ambientale
Raccolta video navale / a bordo
Avvertenza del mare
Avviso target importante
Collegamento fotoelettrico radar.
Modello | AGT-ZS20GIS-CTVC43030-2132-LRF6K-TG |
Intervallo di rotazione | 1. PAN: N × 360 ° Rotazione continua 2. Inclinazione: -45 ° ~ + 90 ° 3. Limite: il tono ha una funzione limite soft, il programma può essere impostato |
Velocità di rotazione | 1. Velocità orizzontale: 0,1 ° ~ 80 ° / s 2. Velocità di lancio: 0,1 ° ~ 80 ° / s 3. Accelerazione: 120 ° / S2 orizzontale, pitch 120 ° / S2 4. Modalità di trasmissione: trasmissione diretta con vigoroso motore a magnete permanente a magnete permanente in coppia, start-stop ad alta velocità, tracciamento liscio con collegamento radar |
Precisione di posizionamento | Accuratezza del posizionamento: fino a 0,02 °, trasmissione del motore di precisione dell'impulso a cartoline ad alta frequenza, servo del sensore angolo digitale |
Posizione zero del giradischi | 1. Zero Impostazione: supportare l'impostazione di Pan e Pitch Zero |
Precisione di stabilità | 2Mrad (RMS), giroscopio a due assi stabili |
Scansione da crociera | 1. Posizione preimpostata: non meno di 255 2. Scansione del percorso: è possibile impostare la crociera del punto preimpostata, la velocità della linea, la velocità di scansione 3. Funzione di orologio: supportare la preimpostazione di orologi, la scansione della linea e la crociera |
Restituzione dei dati | 1. Servo di lente: supporto per lenti di supporto, ingrandimento, query zoom / valore di messa a fuoco, restituzione, funzione di posizionamento 2. Angolo del giradischi: supportare le funzioni di ritorno e posizionamento di restituzione e posizionamento in tempo reale degli angoli orizzontali e di pitch |
Modalità di tracciamento | 1. Supportare il monitoraggio del controllo manuale 2. Supportare il monitoraggio automatico del collegamento radar 3. Supportare il modulo Front-End Tracking automatico (opzionale) 4. Supportare il monitoraggio automatico del software back-end |
Aumento | 1. Protezione del motore: protezione del blocco del giradischi, alta affidabilità 2. Rilevamento degli errori: supportare l'auto-controllo, la query di stato e il feedback del codice di errore 3. Aggiornamento e manutenzione: riavvio remoto, funzione di aggiornamento remoto, comoda manutenzione del sistema |
Interfaccia elettrica | 1. Interfaccia di rete: porta Ethernet adattiva a 1 canale 10 m / 100m (inclusa l'immagine termica + luce visibile ad alta definizione + controllo RS422 / 485) 2. Fonte di alimentazione: 1 via DC24V 3. Interfaccia fisica: spina impermeabile per aviazione militare, grado di protezione IP67 |
Protocollo | 1. Protocollo di rete: supporto TCP / IP, UDP, IPv4 / V6, HTTP, RTP, RTSP; Support ONVIF, protocollo video di rete GB28181 2. Protocollo di controllo PTZ: standard del settore PELCO-D e altri multi-protocolli, tasso di baud 2400, 4800, 9600, 19200 protocollo privato opzionale, personalizzabile |
Indice ambientale | 1. Temperatura di lavoro: -25 ℃ ~ + 60 ℃ 2. Temperatura di conservazione: -30 ℃ ~ + 70 ℃ 3. Umidità: <95% RH 4. Antità anti-illuminazione: alimentazione 4000V, segnale video di comunicazione 2000v 5. Spray anti-salto: valore del pH 6,5 ~ 7,2, spruzzatura continua per 96 ore, può ancora funzionare normalmente 6. Resistenza alle vibrazioni: soddisfa i requisiti ambientali della scheda ambientale GJB150A.16 7. Livello di protezione: IP67 |
Alimentazione a macchina | 1. Alimentazione: dotato di adattatore di alimentazione in ingresso ultra largo, AC90V ~ 305v a DC24V 2. Consumo energetico: il consumo di energia massimo del giradischi ≤250w, il consumo di energia stabile ≤50w |
Volume e peso | 1. Dimensione : ф280mm × 430mm 2. Peso : ≤18 kg |
Macchine fotografiche | |
Telecamera visibile | 1. Rilevatore: 1/3 "CMOS a bassa illuminazione 2. Risoluzione: 1920 × 1080 (2 MP) 3. Illuminazione: colore 0,002 Lux @ (F1.2, AGC ON), bianco e nero 0,0002LUX @ (F1.2, AGC ON) 4. Lunghezza focale dell'obiettivo: 8 ~ zoom continuo 320 mm 5. Distanza di azione: in condizioni di visibilità atmosferica superiore a 10 km, umidità aerea inferiore al 50%e impermeabilità di fondo, la distanza di azione da piccole navi o isole e scogliere può raggiungere 8 km. 6. Controllo delle lenti: zoom elettrico, manuale / focus automatico 7. Interfaccia e formato video: output di rete IP, H.265 / H.264 |
Telecamera termica raffreddata | 1. Rilevatore: piano focale infrarosso dal cadmio di mercurio raffreddato (MCT) 2. Intervallo spettrale: 3μm ~ 5μm 3. Risoluzione: 384 × 288 4. Dimensione dei pixel: 15μm 5. Sensibilità alla temperatura (netd): migliore di 15mk (@ f4.0, 25 oc) 6. Lunghezza focale dell'obiettivo: 30 ~ zoom continuo 300 mm 7. Distanza di azione: quando la visibilità atmosferica è maggiore di 10 km, l'umidità dell'aria è inferiore al 50%e la differenza di temperatura target e di fondo è maggiore di 5k, la distanza di azione da piccole navi o isole e scogliere può raggiungere 8 km. 8. Modalità di messa a fuoco: messa a fuoco manuale / automatico (focalizzazione automatica supporta il trigger zoom, trigger di temperatura dell'obiettivo, trigger di rilevamento della scena) 9. Zoom elettronico: 2x, 4x, Support Global Sincronous Display 10. Polarità: bianco caldo, nero caldo e 16 tipi di falsi colori, supporto in modalità scena multi-configurazione 11. Correzione: correzione automatica / manuale / in background 12. Regolazione dell'immagine: luminosità, contrasto, controllo automatico AGC 13. Miglioramento dell'immagine: funzione di miglioramento del dettaglio digitale SDE 14. Protezione della fonte di calore forte: supporto 15. Tempo di inizio: ≤7min (sotto temperatura normale) |
Laser che va | 1. Lunghezza d'onda: 1570nm 2. Intervallo di misurazione: 100 ~ 6000 m 3. Accuratezza a distanza: ± 3m 4. Frequenza di ripetizione: 0,2Hz 5. Controllo: rs422 |
Configurazione consigliata della workstation di monitoraggio | |
Configurazione host (Solo consigliato, fornito dall'utente) | CPU: 6 core (i7 8700 e oltre) Memoria: 16 GB o più Disco rigido: 1TB sata Display: risoluzione 1920 * 1080 Rete: LAN o 100m Ethernet Sistema: Windows 7 o Windows 10 Database: mysql 5.1 e sopra Altro: Windows SDK, Libreria di supporto Bottom MFC Alimentazione elettrica; tastiera, mouse, ecc. |
